半加器基本的数字电路中常遇到的问题

发布时间:2021-12-27 18:24:59点击量:

  什么是半加器?


  用于对二进制数执行加法的数字电子电路被定义为半加器。加法过程是否定的,唯一的区别是所选择的数字系统。二进制编号系统中只有0和1。数字的权重完全取决于二进制数字的位置。在1和0中,1作为最大的数字,0作为较小的数字。这个加法器的框图是

半加器基本的数字电路中常遇到的问题(图1)

  半加器电路图


  半加器由两个输入组成并产生两个输出。它被认为是最简单的数字电路。该电路的输入是要对其执行加法的位。获得的输出是和和进位。


  该加法器的电路由两个门组成。它们是AND和XOR门。电路中存在的两个门的应用输入相同。但是输出来自每个门。XOR门的输出称为SUM,AND的输出称为CARRY。


  1.加法器是什么意思?


  唯一目的是执行加法的数字电路称为加法器。这些是ALU的主要组件。除了各种格式的数字之外,加法器还可以操作。加法器的输出是和和进位。


  2.半加器的局限性是什么?


  前一位产生的进位不能相加是这个加法器的限制。为了对多个位执行加法,这些电路不是首选。

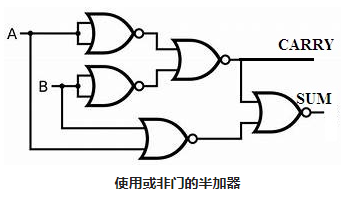

  3.如何使用或非门实现半加器?

半加器基本的数字电路中常遇到的问题(图1)

  这种类型的加法器的实现也可以通过使用或非门来完成。这是另一个万能之门。

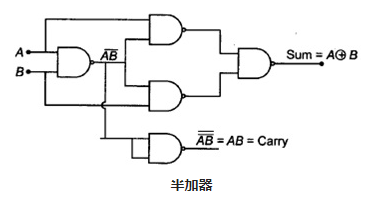

  4.如何使用与非门实现半加器?

半加器基本的数字电路中常遇到的问题(图2)

  与非门是通用门的一种。这表明使用与非门可以进行任何类型的电路设计。


  从上述电路中,可以通过将一个与非门的输出作为另一个与非门的输入应用于输入来生成进位输出。对于从与门获得的输出来说,这只不过是熟悉的。SUM的输出方程可以通过将初始与非门的输出以及A和B的各个输入应用于进一步的与非门来生成。最后,这些与非门获得的输出再次应用于该门。因此生成SUM的输出。
