绝对式线性编码器、增量式线性编码器和磁性线性编码器如何工作?

发布时间:2021-12-06 18:22:11点击量:

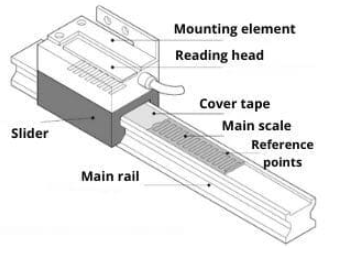

绝对式线性编码器、增量式线性编码器和磁性线性编码器如何工作?(图1)

  线性编码器是测量物体线性运动的传感器或换能器。该设备可以向不同方向移动,但始终沿一个轴移动。它可以检测速度、距离、方向和位移。在本文中,我们研究了三个基本操作原理,但是,还有许多其他原理方式。


  一、绝对式线性编码器如何工作?


  绝对式线性编码器可准确判断读头当前位置。在秤上,所有标记都有一个唯一的位置代码。当信号通过它们并到达接收器时,它指示有关滑块位移的唯一信息。例如,如果分辨率为1 mm,那么在这种情况下,来自50 mm和51 mm位置的信号将彼此不同。


  线性编码器刻度(条状)大多数情况下,绝对式线性编码器用于需要特定和精确位移的系统:


  ·CNC

  ·电梯

  ·铣床

  ·液压缸

  ·折弯机

  ·线性执行器


  有时对于相同的设备,适用不同的反馈技术。这主要取决于任务。


  二、增量式线性编码器如何工作?


  增量式线性编码器检测相对于特定点的位置偏移。秤上的主要标记彼此相同。当设备关闭时,最新的位置状态信息会消失。这就是为什么它需要一些特殊的点来在刻度表面上导航。这些点可以是参考点或起点(所谓的零点)。


  只有他们编码了位置信息。距离是相对于从这些点的移除来确定的。此类设备通常用于执行特定角度不那么重要的简单操作:


  ·输送机

  ·电梯

  ·起重机

  ·步进电机

  ·跳汰机

  ·磨床


  三、磁性线性编码器如何工作?


  首先,值得一提的是,磁编码器和光学编码器都可以是增量式或绝对式的。磁性线性编码器使用磁性读取头来分析磁通量的变化以进行位移分析。它的比例尺由一组磁编码的极点(北和南)组成。它们根据条带的类型(增量或绝对)以特定方式排列。当滑块穿过磁带上的每个磁极时,传感器会读取磁场中的电流变化。之后,换能器将所有接收到的数据与编码位置进行比较。感测任务通常由霍尔传感器执行。磁性装置的主要优点是它们的可靠性和非接触式工作方式。


  此类设备具有良好的抵抗力:


  ·温度变化

  ·空气污染

  ·污垢

  ·碎片

  ·震惊

  ·振动


  它还具有较长的使用寿命,因此最常用于恶劣的环境条件(污染和潮湿地区等)。然而,这些单元对另一种磁干扰非常敏感。
