限位接近开关如何工作,限位接近开关的工作原理!

发布时间:2021-11-19 18:23:29点击量:

  限位接近开关通过直接接触物体来检测物体的物理运动。限位接近开关的一个例子是检测门打开位置并在门打开时自动激活隔间灯的开关。


  请记住,开关的“正常”状态是最小刺激的条件。当限位接近开关没有接触任何物体(即没有物体接触开关执行器)时,它将处于“正常”状态。


  限位接近开关如何工作?


  限位接近开关在工业上有很多用途,特别是机器人控制和数控机床系统(计算机数字控制)。在许多运动控制系统中,运动元件有一个“国内”位置,计算机将位置值赋值为零。例如,数控机床(如车床或铣床)的控制在调试时返回到它们的“起始”位置,这样计算机就可以安全地知道每个工件的初始位置。这些初始位置由限位接近开关检测。计算机命令每个伺服电机完全朝一个方向运行,直到触发每个轴上的限位接近开关。一旦对应的限位接近开关检测到已到达初始位置,各轴的位置计数器将清零。


  典型的限位接近开关设计使用带有滚轮尖端的杠杆来接触运动部件。开关主体上的螺钉端子提供了到NC的连接点,并且开关内部没有触点。此设计中的大多数限位接近开关在NC和无触点之间共享一个“公共”端子,如下所示:

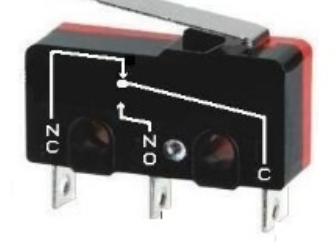

限位接近开关如何工作,限位接近开关的工作原理!(图1)

限位接近开关如何工作,限位接近开关的工作原理!(图2)

  这种开关触点排列有时被称为C型触点组,因为它包含A型触点(常开)和B型触点(常闭)。


  几个限位接近开关(用于鼓音序器)的特写视图显示了C型触点的连接端子的排列。每个限位接近开关都有自己的“no”(常开)、“NC”(常闭)和“C”(通用)螺丝接线端子,用于连接电线


  优点


  ·适用于几乎所有环境

  ·准确性

  ·消耗电能少


  缺点


  ·运动机械部件可能磨损

  ·仅限于以极慢速度运行的设备
