NPN和PNP三极管的工作原理图解
NPN和PNP的区别及使用范围:
NPN和PNP的区别主要是电流方向和电压正负不同。NPN利用BE电流(IB)控制CE电流(IC),E极电位最低,通常放大时C极电位最高,即VC>VB>VE。PNP使用EB电流(IB)来控制EC电流(IC)。E极电位最高,通常C极在正常放大时电位最低,即VC<VB<VE。
使用NPN和PNP作为开关:
当晶体管被切换时,它工作在两种状态:截止和饱和。一般通过控制晶体管的基极电压Ub来控制晶体管的导通和断开。

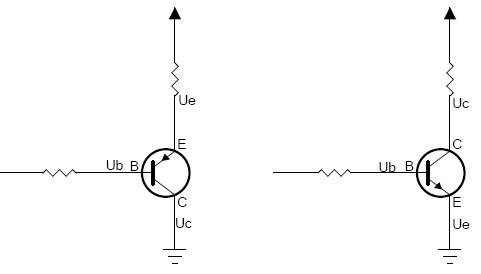

如上图1所示,对于NPN,使Ube<Uon,三极管断开,Ube>Uon,三极管导通。一般Ue是接地的,只需要控制Ub使Ub>Uon开启即可。
对于PNP,使Ueb<Uon,晶体管断开,Ueb>Uon,晶体管导通,而Uc一般是接地的,所以要使晶体管导通,必须控制Ue,控制Ub,使Ueb>Uon。因此,Ue一般是某个固定的电压值,只有控制Ub才能控制晶体管的导通和断开。

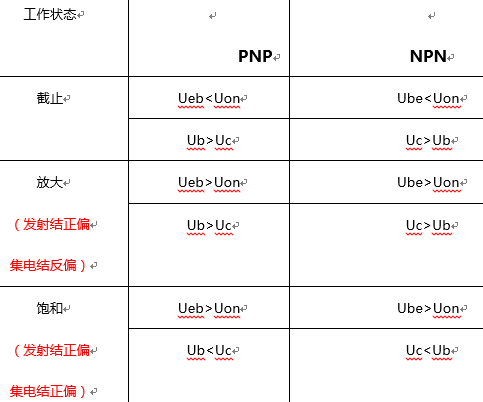

比较NPN和PNP发现:
NPN什么时候切换到电路的接地端使用,下图。Q6里面的2个是;PNP开关时做,用于电路的电源侧。我们一般使用芯片I/O口来控制LED灯。I/O口的逻辑电平一般为高电平3V左右,低电平0.3V左右。因此直接控制开关NPN晶体管,如图4所示。Q6里面的2个是;一般不直接控制PNP晶体管。3.我们的前部控制的电路板设计LED控制电路采用NPN晶体管如示于图3以下,这是更适合地,并且双色灯最好使用公共阳极双色灯。

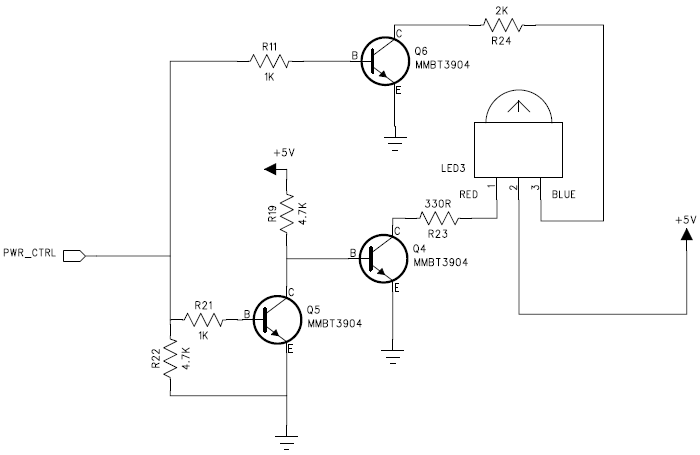

以控制二色光为例,如下图所示
在图中,Q6和Q4放在发光二极管的地端,只有Ub>0.7V才能导通。

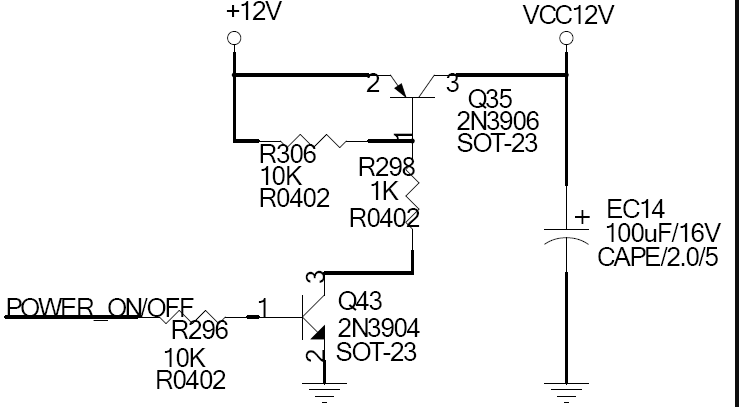

图中Q35置于电源端,E为固定12V,只需控制B极导通三极管即可。
以下是常见用法:
NPN基极电压极高,集电极和发射极短路。低压,集电极和发射极开路。也就是说,它不起作用。PNP基极电压极高。集电极和发射极开路,即不工作。如果基极施加低电位,则集电极和发射极短路。
A。如果输入是高电平,输出需要低电平,首先选择npn。
B如果输入是低电平,输出需要低电平,首先选择pnp。
C。如果输入是低电平,输出需要高电平,首先选择npn。
d.如果输入是高电平,但输出需要高电平,首先选择pnp。
使用三极管时钳位电压的问题:

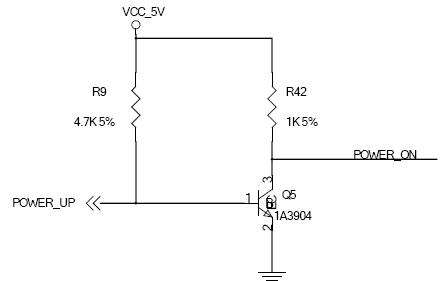

如上图所示,POWER_UP和三极管的b极之间必须串联一个电阻,否则三极管开启时POWER_UP位置的电压会被钳位到0.7V。设计时要注意。
