电气并联电路和串联电路之间有什么不同定义?

发布时间:2021-10-29 18:11:12点击量:

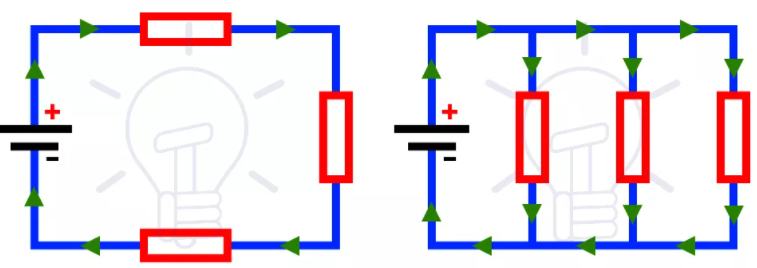

  串联和并联电路是两种最常见的电路类型。串联电路中的组件以“菊花链”拓扑连接,第一个和最后一个设备连接到电源。电流以闭环形式从电源流向每个设备,然后返回电源。每个设备接收相同量的电流,每个设备的电压降等于其电阻乘以电流。


  另一方面,并联电路像梯子的横档一样连接设备。电流流入梯子的一条“腿”,然后从另一条“腿”流出,沿途分支到每个梯级。每个设备两端的电压是相同的,但流过它们的电流可能会因每个设备的电阻而异。

电气并联电路和串联电路之间有什么不同定义?(图1)

  当电子(带负电的粒子)从一个原子移动到另一个原子时,就会形成电。因为电子在串联电路中移动的路径只有一条,所以沿着该通道的任何地方的中断都会阻止电流在整个电路中流动。并联电路有两个或多个分支,每个分支都为电子流动创建了一个单独的通道,因此一个分支的中断不会影响其他分支的电流。


  当前的


  串联电路中的电流由最重要和最基本的电学定律规定,即欧姆定律。欧姆定律指出I=V/R,其中I是电流,V是电源给出的电压,R是电路的总电阻,即电流通过的电阻。并联电路各支路的电流与其电阻成反比,总电流等于各支路电流之和。


  电压


  串联电路中的电位差或电压随着“推动”电子周围的力在电路中的每个组件上减小而减小。每个组件上的电压降与其电阻成正比,因此电源提供的总电压等于电压降的总和。并联电路中的每个组件在功能上都将电路的相同两点连接起来,从而导致所有组件的电压相同。


  反抗


  串联电路的总电阻只是电路元件电阻之和。因为电流可以通过并联电路中的多条路径,所以总的总电阻低于任何一个元件的电阻。


  相似之处


  除了两者都用于连接二极管、电阻器、开关等电子元件这一事实之外,串联和并联电路几乎没有相似之处。在串联电路中,流过每个元件的电流是相同的,而在并联电路中,流过每个元件的电压是相同的。
