电容式压力传感器与金属体换能器电连接

发布时间:2021-07-30 17:35:29点击量:

  电容式压力传感器如何工作?


  在电容式压力传感器上,如果两电容极板之间的传感膜片因压差而变形,其本身与两极板之间的电容不平衡原理就会起作用。这种不平衡在电容桥电路中被检测到,并转换成4到20毫安的直流输出电流。


  如图所示,柔性膜片相对于固定板的运动是通过电容的变化来感知的。次级隔离膜片用于保护传感膜片。

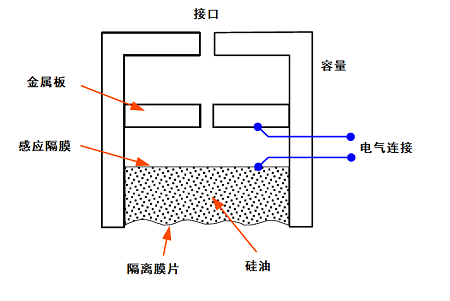

  电容式压力传感器结构原理图

电容式压力传感器结构原理图


  另一种类型的电容器使用同心中空金属圆柱体。这种电容器就像板式电容器一样,与面积成正比。


  这个原理可以应用于压差测量,如图所示。作用在隔离膜片上的压力会在填充它们之间空间的硅油中产生类似的压力。


  与两个压力之差成正比的合力作用在金属传感膜片上,并将其偏转到一侧或另一侧,具体取决于哪个输入压力更大。


  每个极板和传感膜片形成一个电容器,该电容器与金属体换能器电连接。

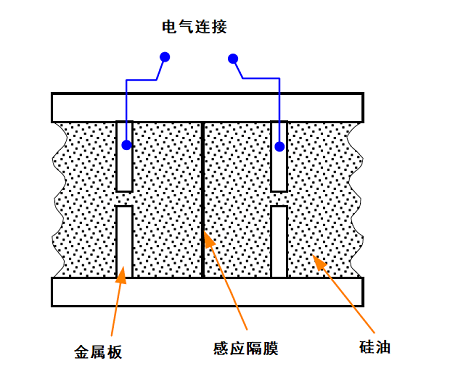

电容式压力传感器电气连接

  传感器膜片和电容器因此形成了一个差分可变分离电容器。当两个输入压力相等时,膜片居中,电容相等。


  两个输入压力之间的差异导致传感膜片的位移,并被感应为两个电容器之间的差异。


  使用桥式电路测量等效压力信号来测量电容的这种变化。
