变压器不同绕组类型构成的变压器电路

发布时间:2021-07-26 18:15:59点击量:

  变压器的绕组构成变压器的电路。它们由缠绕在磁芯上的载流导体组成。初级绕组构成变压器的输入,次级绕组构成输出。变压器绕组的结构应足够稳定,以确保安全运行。它还应该具有机械强度以承受故障。根据变压器的VA额定值选择合适的变压器绕组类型。

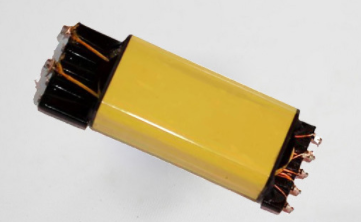

变压器不同绕组类型构成的变压器电路(图1)

  绕组导体


  绕组比决定了变压器的变压能力。绕组必须适当绝缘、支撑和冷却,以确保无故障运行。铜或铝导体可用于制作变压器绕组。铝比铜轻,但其导电性比铜低50%。它比铜便宜。


  另一方面,铜具有非常好的机械强度和两倍于铝的导电性。变压器中通常采用矩形导体,以保证变压器绕组的最大利用率。除了载流能力外,短路期间的机械力也会影响绕组的尺寸。


  变压器绕组型——一些常用的变压器绕组类型有:


  1.分层缠绕


  2.螺旋缠绕或螺旋缠绕


  3.盘绕


  4.箔绕


  5.分层缠绕


  分层绕组是通过沿绕组轴排列绝缘导体的匝数来实现的。匝间并排缠绕,中间没有任何空间。分层绕组可以是单层或多层。单层绕组仅绕芯臂一圈。


  在多层绕组中,几层绝缘导体缠绕在另一层之上。这些层由固体绝缘材料、管道或两者的组合隔开。多层绕组主要用于中小型变压器。
