理顺电磁继电器工作原理特性和技术参数,选购继电器更简单

发布时间:2023-02-28 18:03:10点击量:

 电磁继电器通常称为继电器装置。这是因为在大多数应用中,它们用于控制电路的流量和行为。你可以在控制电流的自动控制电路中找到它们。


 电磁继电器是一种电动操作,因磁力而反应的开关,所以是电和磁的结合体。这种类型的开关由于电磁力而打开和关闭。就像手动开关一样,打开和关闭的动作将允许或中断电流的流动。该功能在配电、电信、传感器和其他控制系统中非常重要。在许多其它应用中,这些应用使用低输入信号来控制高功率电路。

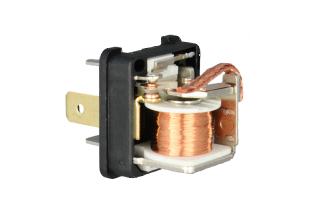

理顺电磁继电器工作原理特性和技术参数,选购继电器更简单(图1)

 一、电磁继电器工作原理:


 电磁继电器如何工作?为了让您更清楚地了解事件,我们总结了该继电器工作和操作中涉及的所有步骤。


 1、输入信号:一切都从输入端开始,负责产生输入信号给继电器。输入信号直接施加到电磁铁的线圈。通常,该信号由始终处于低功率状态的控制系统生成。


 2、激活线圈:一旦输入信号提供给电磁铁,下一步就是完全激活线圈。这个过程需要产生磁场,最终会吸引电磁铁的线圈。通常,磁场的强度取决于从输入信号进入线圈的电流。


 3、衔铁的运动:线圈产生的磁场会使衔铁运动。这种运动将决定开关的动作,从而根据继电器应该做什么来关闭或打开开关。


 4、全开关操作:开关的操作特点是两个金属金属触点,它们是固定的固定触点和衔铁。电枢将移动以完成电路或通过固定金属触点断开电路。


 5、输出通道:继电器的输出端接一个功率较大的输出回路。当输入继电器处于闭合状态时,电流也会流向输出回路。断开的继电器意味着流向输出电路的电流将被中断。


 6、断电:这是电磁继电器操作的最后阶段,当您切断输入信号时发生。磁场将停止存在,电枢将恢复其原始位置。随后,电流将停止流向输出信号。


 二、电磁继电器技术参数:


 以下是您在购买电磁继电器之前应该了解的关键技术参数。


 1.工作电压:应检查该开关器件的额定工作电压。额定值可以是交流或直流


 2.吸合电流:这是磁场产生动作所需的最小电流。此电流不应超过额定工作电压的1.5倍。


 3.开关速度:这是继电器从开启状态切换到关闭状态所花费的时间,反之亦然。对于敏感应用程序,速度应该很高。


 4.回落电压:这是电枢将回到其原始位置的电压点,主要是因为磁场不再存在。


 5.启动电压:这是关闭继电器所需的最小电压。这是产生强磁场所需的最小电压。


 请注意这些技术参数,因为它们决定了电磁继电器的整体性能。它们还决定了继电器对您的应用的适用性和兼容性。
