带反馈电压控制无刷直流电机速度的典型方法
发布时间:2023-02-17 18:23:12点击量:
在无刷直流电机中,施加电压和负载扭矩之间的关系决定了转速。这意味着,在使用电机时,可以通过改变外加电压来控制电机的转速。每个无刷直流电机都有驱动电机转动的驱动电路,通过控制驱动电路改变无刷直流电机的转速。
一、带反馈电压控制是控制直流电机速度的典型方法

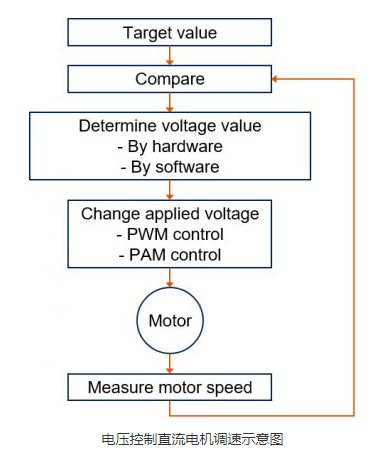

电压控制方法广泛用于直流电动机的速度控制。从原理上讲,直流电机的电压控制由电机驱动电路、控制器和速度传感器组成。来自速度传感器的信号被反馈到控制器以控制电机速度等于或接近目标(参考)速度。
二、直流电机驱动电压控制的两种类型
(1)PWM方式
PWM代表脉冲宽度调制。该方法以脉冲形式向直流电机施加电压。通过调制脉冲宽度(占空比),驱动电机的电压(平均电压)发生变化。
PWM以相对简单的电路配置实现,通常用于直流电机。
(2)PAM方法
PAM代表脉冲幅度调制。该方法通过调制脉冲的电压电平来改变施加到电机的电压。
PAM方式的电路结构比PWM方式复杂。它常用于高压驱动的大型直流电机或100,000转或更高速度的直流电机,以提高这些电机的效率。
