有刷直流电机的特性是什么,有刷直流电机的电机参数计算特性
发布时间:2023-02-17 17:05:30点击量:
当给有刷直流电机施加电源电压时,电流流动,电机旋转;但电源电压、转速、转矩等量的特性都是相互关联的。使用有刷直流电机的等效电路和方程式来解释这些关系。
电源电压Ea等于感应电压Ec加上电枢电阻R与电机电流Ia的乘积。由于绕组和铁芯,电枢电阻具有电阻分量。电压等于电阻乘以电流正是欧姆定律。感应电压是因电动机旋转(发电)而产生的电压,是附加电压。
电机感应电压Ec等于发电常数Ke乘以转速N。因此电机的感应电压与转速成正比。
电机转矩T是转矩常数Kt乘以电机电流Ia。因此,电机扭矩与电流成正比。
归纳上述电机感应电压和转矩的方程式,转速N和转矩T之间的关系如下图所示。Ke和Kt是常数,所以从方程式可以看出:1)当施加扭矩T时,转速N下降一个固定的量;2)当转矩T为一定值时,转速N与电源电压Ea成比例地上升。

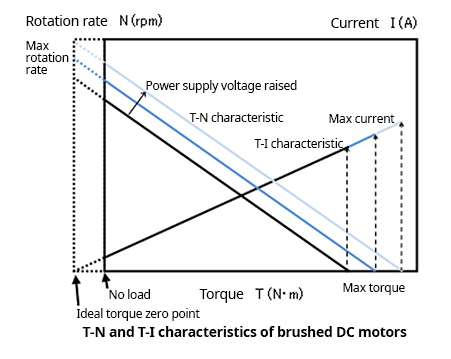

上述关系总结在图中。扭矩-转速(TN)特性是当施加扭矩时,转速下降一定量,即成反比关系。并且,当电源电压升高时,施加到电机的电压升高,从而转速增加。当转速为零时出现最大扭矩。
扭矩-电流(TI)特性表示当施加扭矩时,电机电流增加一个恒定量,即按比例增加。在零转速下出现的最大扭矩下,电机电流最大。
驱动电机时,必须根据这些关系考虑驱动条件。
电机参数单位
上面的讲解中介绍了一些电机参数。通常用于这些的单位如下。
对于某些参数,使用多个单位;将电能转换为机械能时使用的单位,必须统一使用黑体字的N・m、rad/s、V・s/rad单位。
