罩极感应电机如何工作,罩极感应电机的工作原理
罩极感应电机是一种自启动单相感应电机。它由定子和鼠笼式转子组成。罩极电机的定子由凸极组成,每个极的一侧开有槽,槽的较小部分装有铜环,如图所示。有铜环的部分称为屏蔽电极,有铜环的部分称为屏蔽电极线圈,通常是单匝线圈。
主绕组环绕整个磁极,提供单相交流电源。罩极电机的磁极总是堆叠在一起,以尽量减少铁损。
罩极感应电机如何工作,罩极感应电机的工作原理:
以了解屏蔽线圈如何帮助罩极感应电机建立旋转磁场。为此,请考虑主绕组在三个时间间隔内产生的磁通量的变化。
电机每个极中磁通量的任何变化都会在屏蔽线圈中感应出EMF,并且该感应EMF会在其中循环电流。该感应电流总是会产生一个磁通量,该磁通量与阴影部分的磁通量变化相反(根据楞次定律)。
一、当磁通量从零增加到最大值时

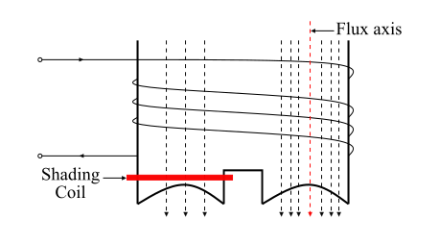

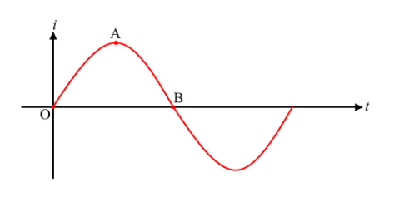

参考交流电源的波形,在波形的OA部分,磁极中的磁通量在增加,因此在屏蔽线圈中感应的电流也在增加。遮光线圈产生的磁通量与连接线圈的磁通量的增加相反。因此,大部分磁通量穿过磁极的未阴影部分,如下图所示。因此,磁通量的磁轴是磁极未阴影部分的中心。
二、当磁通量最大时

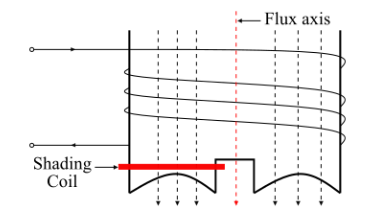

在电流波形的A点,磁通量已达到最大值。因此,通量的变化率为零。因此,感应电动势和遮蔽线圈中的电流为零。因此,磁通在磁极上的分布是均匀的,如下图所示。因此,磁通量的磁轴移动到磁极的中心。
三、当磁通量从最大值减小到零时
在电流波形的AB部分,主绕组产生的磁通量开始下降。屏蔽线圈中感应的电流反转方向,以对抗主绕组产生的磁通量的减少,即屏蔽线圈产生的磁通量穿过磁极的阴影部分,如下图所示。因此,磁通量的磁轴移动到磁极阴影部分的中心。
从上面的讨论可以清楚地看出,遮蔽线圈的存在迫使磁轴从磁极的未遮蔽部分转移到遮蔽部分。这种移动的磁通就像旋转磁场一样,从磁极的未阴影部分旋转到阴影部分。
由于罩极异步电机的转子为鼠笼型,受旋转磁场的影响。结果,产生了小的启动转矩。一旦启动转矩开始使转子旋转,单相感应电机动作就会产生一个附加转矩。因此,电机加速到略低于同步速度的速度,并作为单相感应电机运行。
四、罩极异步电机的特点:
1.罩极感应电机的结构非常简单。
2.这些电机的启动转矩、效率和功率因数较低。
3.罩极电机的旋转方向不能反转。
4.罩极电机非常便宜。
5.罩极电机仅以40 W或更小的额定功率的小尺寸制造。
五、罩极异步电机的应用
由于罩极感应电机的启动转矩、效率和功率因数较低,因此这些电机仅适用于低功率应用,例如-
1.用于驱动需要低启动转矩的负载。
2.在台扇
3.在排气扇中
4.电吹风
5.制冷和空调设备的风扇
6.在电子设备等
