一种撬棒电路提供了最简单、最便宜、最有效的继电器过电压保护方法

发布时间:2023-01-04 18:39:55点击量:

 一种撬棒电路提供了最简单、最便宜、最有效的继电器过电压保护方法。这通常连接在稳压输出和受保护电路或负载之间。串联调节晶体管控制输出电流和电压,当电压超过预设值时短路保护负载。一种基本电路包括:


 ·可控硅(SCR)

 ·齐纳二极管

 ·电阻器

 ·电容器

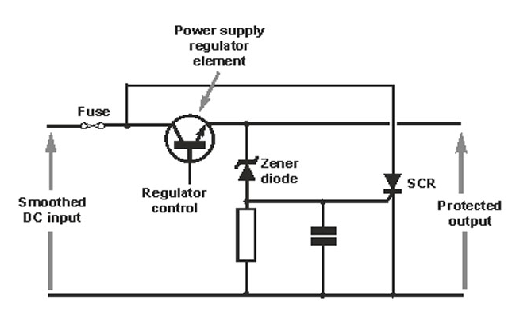

一种撬棒电路提供了最简单、最便宜、最有效的继电器过电压保护方法(图1)

 过电压保护撬棒电路:


 在正常工作期间,齐纳二极管反向偏置并且不导通,所有通过串联晶体管的电流都出现在输出端。一旦电压上升并超过齐纳击穿电压,二极管就会击穿并开始导通。电流在电阻两端产生电压,然后触发SCR。这会在输出端造成短路,所有电流都会沉入地下。这导致保险丝断开并移除串联晶体管和受保护电路的电压。


 所选齐纳二极管必须略高于输出电压。电容器可防止短尖峰触发SCR。简单的电路因其有效性而被广泛使用;但它也有一些局限性,例如齐纳二极管不可调节,而二极管的最佳容差为5%。SCR触发电压还必须设计为远高于电源的输出电压,以防止由短尖峰(例如为RF电路供电时产生的尖峰)引起的错误触发。
