可变差动变压器(LVDT)是一种用于测量线性位移的机电传感器。它在结构健康监测中非常重要，可以测量一个点在一个方向上相对于另一个方向的位移。通过跟踪一个点相对于另一个点的运动，工程师可以缩小结构运动的不确定性列表。

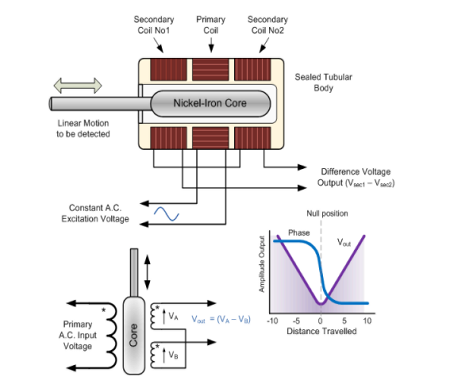

　LVDT的两个主要部件包括一个移动电枢和一个外部变压器绕组，后者由一个中心初级线圈和两个反向串联的次级绕组组成。传感器通过将信号值与芯的任何位置相关联来测量位移。作为可变磁阻装置，初级和次级绕组中产生的磁通量将具有与磁芯的方向和运动相关的不同电压幅度和相位。

　位移传感器的例子

　1.制造:——电容和激光位移传感器用于控制厚度、长度、半径和定位。这些特性用于结合特定多层材料的行业，如半导体晶片、太阳能电池、金属板和夹层玻璃。通过控制每层的几何特征，可以避免材料不一致。这些不一致将导致零件缺陷、额外的材料应力和美学问题。

　2.状态监测:——设备的状态监测对企业运营非常重要。工业电容式和涡流式位移传感器用于通过直接考虑位移或使用一些可以转换成位移的其他变量来识别机器磨损。例如，机器中的温度变化可以与位移相关联，以指示温度梯度如何影响机器的材料。另一个例子是将压力变化与位移相关联，以便更好地理解压力波动时机器的行为。这些设备可应用于旋转和线性机械运动，以识别可能存在疲劳和磨损问题的零件。

　3.结构健康监测:——活荷载和温度变化会导致结构位移。此外，循环载荷引起的疲劳会削弱材料的微观结构，增加失效风险。尽管所有结构都会经历某种形式的位移，但过大的位移最终会破坏结构的完整性。SHM的目的是确保位移、裂缝、载荷等。保持在可接受的阈值范围内，并在情况并非如此时提供重要信息。

　LVDT通常用于桥梁和建筑的结构健康监测。这些设备可以测量小于0.001英寸的位移，并以其在恶劣环境中的鲁棒性而闻名。涡流传感器代替LVDT用于监测飞机上的裂纹和其他结构因素。和疲劳裂纹扩展的迹象是可以使用的LVDT和涡流传感器的例子。从SHM收集的信息可用于预防性维护计划，以降低结构风险。
