比较RTD传感器和热电偶传感器的结构性能差异!

发布时间:2022-11-24 15:38:02点击量:

 温度传感器是一种感应表面或周围环境温度的装置。温度传感器有很多种,其中热电偶和RTD是最受欢迎的。这些传感器虽然设计目的相同,但在结构、工作原理、温度范围等几个方面有所不同。因此,在为您的工业应用选择温度传感器时,您必须考虑它们的差异。比较RTD传感器和热电偶传感器的结构、工作原理和工作能力。

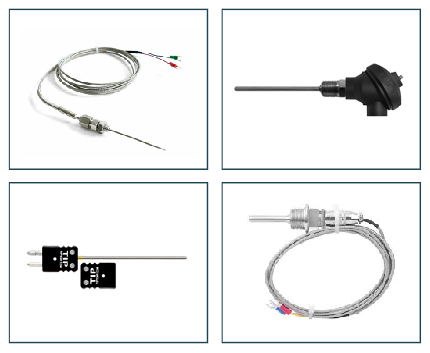

比较RTD传感器和热电偶传感器的结构性能差异!(图1)

 一、RTD和热电偶传感器的构造比较:


 这些传感器的构造有很多不同之处。


 1.RTD:——RTD的结构采用有色金属芯材和金属线/铅。导线缠绕在陶瓷或玻璃芯上形成RTD。金属丝可以由铂、镍、铜等制成。用这种结构可以制造不同类型的RTD。表面贴装RTD和探针RTD是工业中最常用的类型。


 2.热电偶:——这些传感器的结构采用两种不同的导体材料,在两个连接点相互连接。热电偶可能有导体对,如铂/铑合金、钨/铼合金等。这就产生了广泛的热电偶类型,包括J型和K型热电偶。


 二、RTD和热电偶传感器的工作原理比较:


 RTD和热电偶使用两种不同但同样精确的方法来测量温度,如下所述。


 1.RTD:——这个传感器是根据金属和温度之间的相互关系来工作的。随着温度的升高,金属的电阻也会升高。RTD检测到这种电阻变化,并将其与特定的温度联系起来。


 2.热电偶:——该设备基于塞贝克效应工作。当通过在两个独立的连接点连接两种不同的金属来形成闭合电路时,可以看到这种效应。当在节点处观察到温差时,电路中将会感应出电动势(emf)。感应电压可能与温度有关。


 三、RTD和热电偶传感器的性能比较:


 (1)温度测量范围:——RTD提供高达400°C的温度测量,先进的高温RTD可以测量更高的温度。热电偶可提供高达2500°c的温度测量。


 (2)灵敏度:——热电偶传感器的测量灵敏度几乎是热电阻的三倍。


 (3)精度:——RTD提供比热电偶传感器更高的精度。RTD的精度高达0.1°C,而热电偶的精度在1-2°C之间波动


 (4)稳定性:——用RTD找到的温度测量的图形表示给出了线性的温度-电阻关系,这表明RTD的读数是稳定的。另一方面,使用热电偶进行温度测量会产生一条S曲线作为图形表示。由于金属的化学变化(如氧化)和电结功能的其他相关变化,热电偶会受到测量漂移的影响。因此,热电偶的测量值可能会波动。


 了解了RTD和热电偶的区别后,就可以更好地选择适合自己应用的温度传感器。但是,请确保从可信的制造商或供应商处购买这些温度传感器。
