缩写PIR代表被动红外。“被动”一词是指传感器不主动参与过程，即不主动发射所涉及的红外信号，而是被动地检测附近人体的红外辐射。

　测量辐射水平，并将其转换为与该水平成比例的电荷。然后，该电荷被集成FET进一步增强，并提供给器件的输出引脚，在该引脚处，该电荷可以施加于外部电路，以实现额外的报警电平触发和放大。PIR传感器可以在+15°或–15°的角度下探测10米的距离。

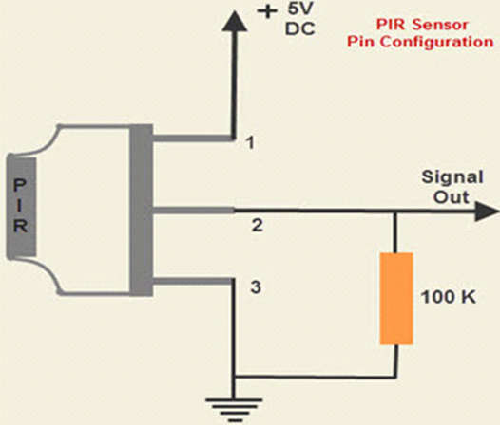

　下图描述了典型的PIR传感器引脚配置；引线很容易理解，使用以下几点可以很容易地将它们安排到工作电路中。

　被动红外传感器由三个引脚组成，如上图所示。

　1.Pin1的漏极端子。对应设备Pin1应接5V DC正电源。

　2.Pin2对应于设备的源端，应通过100K或47K电阻连接到接地端。Pin2是传感器的输出引脚，检测到的IR信号从传感器的pin 2传输到放大器。

　3.传感器的针脚3接地。
