现代化的七种止回阀类型,止回阀故障一般的三种类型判断

发布时间:2022-11-14 18:18:50点击量:

 在工程领域,有很多小部分组成整体。这些零件都是做具体工作的,做不好机器就会坏。一种这样的部件是阀或止回阀。从汽车到麻醉机,再到液压系统,阀门是控制机器中气体或液体流动所必需的。尽管装有阀门的机器或系统可能不同,但它们并不工作。

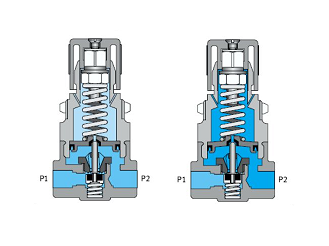

现代化的七种止回阀类型,止回阀故障一般的三种类型判断(图1)

 在任何情况下,阀门是用来控制流量的。它们包括从手动操作的传统阀门到可以根据大气条件进行调节的自动控制的电动阀。像其他任何东西一样,阀门自发明以来已经发展并变得越来越好。


 阀门的工作原理是将气体或液体的流量限制在设定的数量,并使其只向一个方向流动。当阀门失效时,结果可能是轻微的到灾难性的;这就是为什么维护它们并了解功能障碍的迹象很重要。了解阀门故障的症状以及如何预防,使您的系统能够继续正常工作。


 一、止回阀的类型


 1.球式止回阀——这种阀门使用球作为关闭件,非常常见。在某些类型的阀门中,球是弹簧加载的,以帮助保持关闭。如果没有弹簧,则需要反向流动来移动球以形成密封。球式止回阀体积小、简单且便宜。它们通常用于龙头和喷雾泵。


 2.气动止回阀——这些用于普通止回阀无效的情况——例如,当存在洪水进入场地的风险但污染离开场地并污染环境的同等风险时。这种阀门安装在地下,用于将单向阀气动锁定关闭,从而防止污染物逸出。在装载或转移化学品或危险废物期间,通常使用气动止回阀锁定场地。


 3.隔膜止回阀——使用定位的可弯曲橡胶隔膜来创建一个关闭的阀门。上游侧的压力必须比下游侧的压力大一定的量,称为压差,止回阀才能打开。一旦正压停止,隔膜会自动弯曲回原来的关闭位置。


 4.旋启式止回阀——旋启式止回阀使用铰链或耳轴上的圆盘来阻止流动。圆盘要么打开到阀座上以阻止反向流动,要么关闭以允许正向流动。它们有各种尺寸,但往往更大。马桶中的挡板阀是旋启式止回阀的一个例子。水的压力使阀门保持在原位,直到它被杠杆手动移动。


 5.截止止回阀——这是一个带有超控控制的阀门,无论压力的方向或大小如何,都可以停止流动。除了关闭低于正常的正向压力或回流外,它们还可以通过外部机制关闭,从而防止任何流量,无论压力如何。


 6.升降式止回阀——在升降式止回阀中,阀板被称为升降式,它被入口或上游流体的高压抬离阀座,然后流向下游侧。导轨使升降机的路径保持垂直和成一直线,以便它可以正确重新安装。一旦压力下降,重力或更高的下游压力将重新安置升力。


 7.直列式止回阀——类似于升降式止回阀。不同之处在于它们有一个弹簧,当有上游压力时会抬起。克服弹簧张力所需的压力称为“开启压力”,当它下降时,弹簧会自动复位升降机。


 二、止回阀故障的类型


 阀门故障的症状因机器而异,但您可以留意这些故障的一些相似之处。阀门是简单的机器,但它们一直在使用。任何经常使用的东西最终都会变质并分解。设计系统时,将阀门放置在易于触及和更换的区域。但是,通过适当的维护和观察零件,可以避免故障和停机。


 1.逆流——逆流是阀门非常常见的问题,而且成本也很高。阀门的位置是为了保持气体或流体仅在一个方向上流动。材料总是从上游移动到下游。当流动被中断或阻塞时,会产生反向流动,并且材料会移回源头。如果这种情况发生在泵的排放口并导致泵向后转动,则可能会损坏泵。一个快速关闭和紧密的截止阀将防止这种情况发生。


 2.水锤——这是止回阀的另一个常见问题。水锤是当气体或液体被迫改变方向或突然停止时产生的压力激增。当阀门在流动路径或管道系统中的某处关闭时,就会发生这种情况。水锤会导致系统内产生敲击噪音和振动。它们可以通过更快关闭的止回阀来阻止浪涌和冲击波。


 3.流动中断和波动——阀门到位以保持气体或流体的流动恒定和一致。它们确保无论设定点或所需压力如何,阀门都会限制流量以满足参数要求。当阀门发生故障时,流量会发生波动,并在最终结果中显示出来。
