两种测量表压或绝对压力传感器相同刻度和压力点的方法
发布时间:2022-10-11 17:46:02点击量:

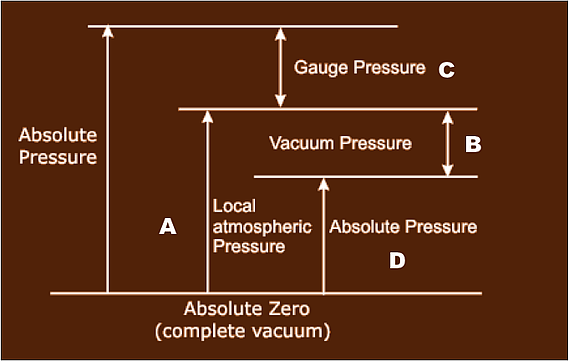

有两种用于负压或真空压力应用的压力传感器:表压传感器或绝对压力传感器。参考压力是两个传感器之间的区别因素。下图说明了不同方法的工作原理。
在依赖真空原理的应用中,有效测量负压(也称为真空压力)非常重要。有两种基本方法可以做到这一点:
·测量低于当地大气压的压力[通常为14.7磅/平方英寸绝对压力(PSIA)]
·测量高于绝对零真空(0 PSIA)的压力
两种测量方法都使用相同的刻度和压力点。然而,随着时间的推移,这两个测量会产生不同的结果,因为一个测量的参考点是一个固定的量(绝对零真空),而另一个依赖于一个可变的量(大气压力,可能会波动)。
1.在仪表传感器的情况下,可以使用单端口或双端口型号。对于双端口压力表传感器,“低压”端口测量负压或真空压力。
2.通过访问“低压”端口,用户模拟在压力范围内向高压端口施加正压。
3.使用表压传感器的优势在于,如果用户想要测量小于全真空范围14.7 psi(例如-3 psi)的真空,则使用专注于负压范围的较低范围更为合适。这样,通过使用更小的全量程压力传感器,用户可以捕获全量程的真空压力测量值,从而获得更高的分辨率和更大的设计灵活性。对于单端口压力表传感器,单端口通向大气。
例如,如果用户试图在呼吸应用中测量吸入压力,则压力范围将不超过0.6 psi。如果使用绝对压力传感器,将只使用4%的压力范围,因此浪费了96%的传感器校准范围。
