激光切割机应用气动控制组合阀服务案例

发布时间:2021-08-10 15:29:13点击量:

煜德鑫激光


  深圳市煜德鑫激光科技有限公司是一家将“EDSON”光纤打造成“中国最值得依赖的激光设备品牌”


  藤仓自动化工程师“熊工”前往贵公司,分析光纤激光切割机产品结构与业务应用,实时跟进处理组合阀解决方案及相关配套设备问题。

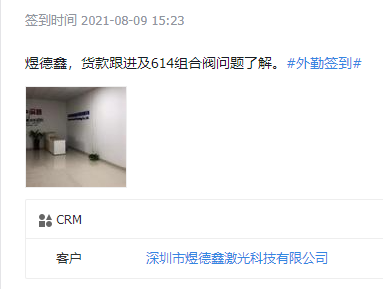

激光切割机应用气动控制组合阀服务案例(图2)


  相关知识——激光切割机气动电磁阀和控制比例阀的介绍:


  什么是气动电磁阀?


  气动电磁阀是控制空气或工艺气体流量的机电设备。它们主要用于控制气缸、涡轮机(气动马达)、隔膜和管等气动执行器。气动电磁阀和执行器形成辅助空气回路。这些设备用于控制工厂设备。其他气动电磁阀用作某些设备或过程的组成部分。例如压缩空气系统、真空系统、通风系统和气动设备。


  电磁阀工作原理:


  气动电磁阀的核心是电磁阀。螺线管是一种将电能转化为机械作用的电磁致动器。它由紧紧缠绕在铁芯上的盘绕线和铁磁插头或柱塞组成。当电流通过线圈时,会产生磁场。磁力线可以想象成一系列以电流轴为方向的圆。在电流流过环形线圈的情况下,这些圆圈结合形成磁场。

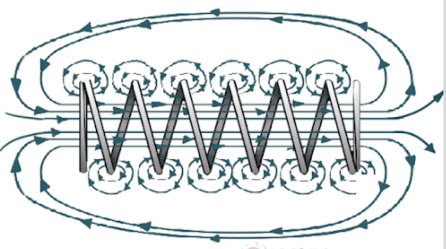

电磁阀工作原理图

  线圈周围的磁场使铁磁柱塞被吸引。可以通过两种方式增加产生的电磁力。第一种是在线圈中添加更多的回路或绕组。这增加了从线圈发出的磁场线或磁通量的数量。


  第二种方法是增加流过线圈的电流量。这会增加进入螺线管的电源电压。电磁阀可在直流或交流电压下运行。


  什么是控制比例阀?


  比例阀是一种能够响应电输入变化而改变输出的阀。这些阀也称为电液阀,它们与液压伺服阀有一些相似之处,因为它们都是电控的。在该阀中,阀芯在螺线管的帮助下被驱动。伺服阀和比例阀的主要区别在于伺服阀用于闭环系统,而比例阀用于开环和闭环系统。比例阀可用作方向控制阀或压力控制阀,但大多数情况下这些阀用作方向控制阀。驱动是在电信号的帮助下完成的。阀门的流向和流量受控制信号的影响。


  比例阀的工作原理:


  比例流量控制阀可视为液压阀驱动与先进电子控制的结合。通过使用比例阀减少液压回路,当使用比例阀时,它将减少系统中的组件数量。使用比例阀可以提高系统的精度和效率。比例方向控制阀会根据输入的电信号改变流体流量。这些阀门产生与电子控制输入成比例的输出。输出将采用三种形式,即方向、压力和流量。阀门中的线圈主要在直流下运行,并且可以通过改变电压来运行。这将产生变化的力,该力用于移动线轴。这些阀门具有高效率和准确性,远程启动是该阀门的另一个优点。这些阀门能够控制气缸或其他液压马达。

比例阀的工作原理图

  阀门的操作是通过从外部设备接收到的信号进行的,该设备可以是PLC、计算机或电位计。控制装置将向阀门驱动器卡提供电信号,并向阀门电磁阀发送电流信号。阀芯将由于作用在其上的力而移动,并在泵和执行器端口之间形成流动路径。根据输入的输入信号,发生阀芯移位。传感器用于检查阀芯运动。
